Das NVH Standard Diagnose Kit ist die ideale Lösung für Werkstätten zur detaillierten Analyse von Geräuschen, Vibrationen und Rauheit (Noise, Vibration & Harshness – NVH) in Fahrzeugen. Es ermöglicht die grafische Erfassung und Auswertung von Fahrzeugvibrationen, um Probleme wie Motorvibrationen, Lagerschäden oder Unwuchten exakt zu diagnostizieren. Durch die 3D-MEMS-Beschleunigungssensoren und Mikrofone können Techniker die Quelle von Vibrationen und Geräuschen gezielt lokalisieren. Die NVH-Software unterstützt dabei mit Echtzeit-Analysen, Diagrammen und einer Liste möglicher Ursachen, um Fehler schnell und präzise zu identifizieren. Das NVH-Interface verbindet sich direkt mit einem PicoScope Automotive Oszilloskop und stellt die Daten in verschiedenen Diagramm- und Spektralanzeigen dar. Für maximale Flexibilität wird das Kit in einem stabilen Transportkoffer geliefert.

Besondere Eigenschaften:

• Umfassende NVH-Diagnose für Geräusche & Vibrationen-3D-MEMS
• Beschleunigungssensoren für präzise Messungen
• Analyse von Motor-, Getriebe-, Fahrwerks- und Bremsproblemen
• Echtzeit-Darstellung & automatische Fehleranalyse
• NVH-Software mit verschiedenen Analysemodi (Frequenzdiagramme, 3D-Ansichten, Bargraphen)
• Aufnahme & Speicherung von Messdaten für spätere Auswertung
• Ideal für Straßentests & dynamische Driveline Balancierungen
• Direkte Verbindung zum PicoScope Automotive Oszilloskop (4425/4423)
• Stabiler Transportkoffer für sichere Aufbewahrung
• Typische Anwendungen: Fahrzeuginnenraum-Vibrationen bei bestimmten Geschwindigkeiten
• Motorschwingungen & Unwuchten im gesamten Drehzahlbereich
• Kupplungsruckeln & Getriebe-/Lagerschäden-Fahrwerks- & Bremsen-Vibrationen (z. B. Bremsrubbeln, Lenkradvibrationen)
• Geräuschdiagnose in Antriebsstrang & Nebenaggregatenaximale

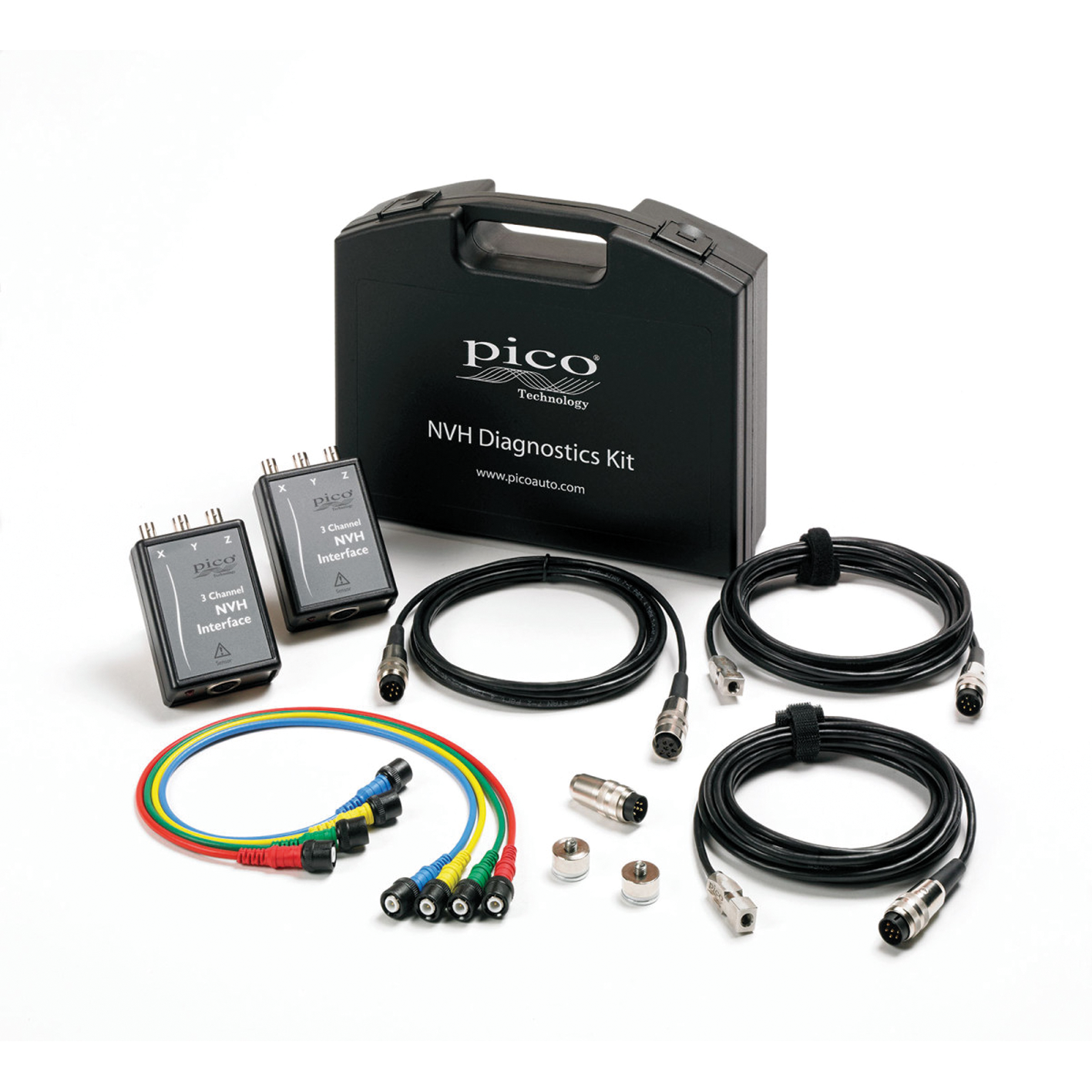

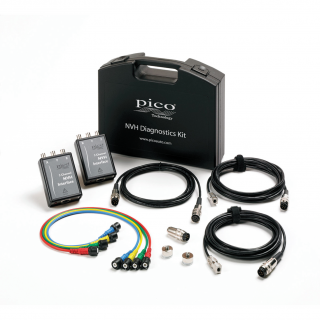

Lieferumfang

2 × TA259 NVH-Interface mit drei Ausgängen
2 × TA143 MEMS 3D-Beschleunigungssensor
2 × TA144 Mikrofon für NVH-Analyse
2 × TA096 Montagemagnet für Beschleunigungssensoren
2 × TA145 Sensor-Verlängerungskabel (3 m)
1 × TA243 BNC-Kabel (0,5 m, blau)
1 × TA244 BNC-Kabel (0,5 m, rot)
1 × TA245 BNC-Kabel (0,5 m, grün)
1 × TA260 BNC-Kabel (0,5 m, gelb)
1 × PA047 Robuster Transportkoffer
SystemvoraussetzungenPicoScope Automotive Oszilloskop (4425 oder 4423, nicht enthalten)
Windows XP, Vista, 7, 8, 10 (nicht Windows RT)
Freie NVH-Software von Pico Technology
Freischaltung durch Lizenzcode (einmalige Aktivierung für ein PicoScope erforderlich)

Technische Daten

Beschleunigungsmessung: ±5 g
Vibrationsfrequenzbereich: DC bis 350 Hz
Schockfestigkeit des Beschleunigungssensors: 10.000g
Betriebstemperaturbereich: -40 °C bis +85 °C
Montagegewinde Beschleunigungssensor: ¼” x 28UNF
Mikrofonempfindlichkeit: 45 mV/Pa @ 1 kHz
Sensorverlängerungskabel: 3 m Länge
Batterie: CR123(A) 3V (austauschbar)
Batterielebensdauer: 6 Monate (Vibrationsmodus), 2 Monate (Mikrofonmodus)
